Pístnicové těsnění S 16 - 40 x 55.5 x 6.3

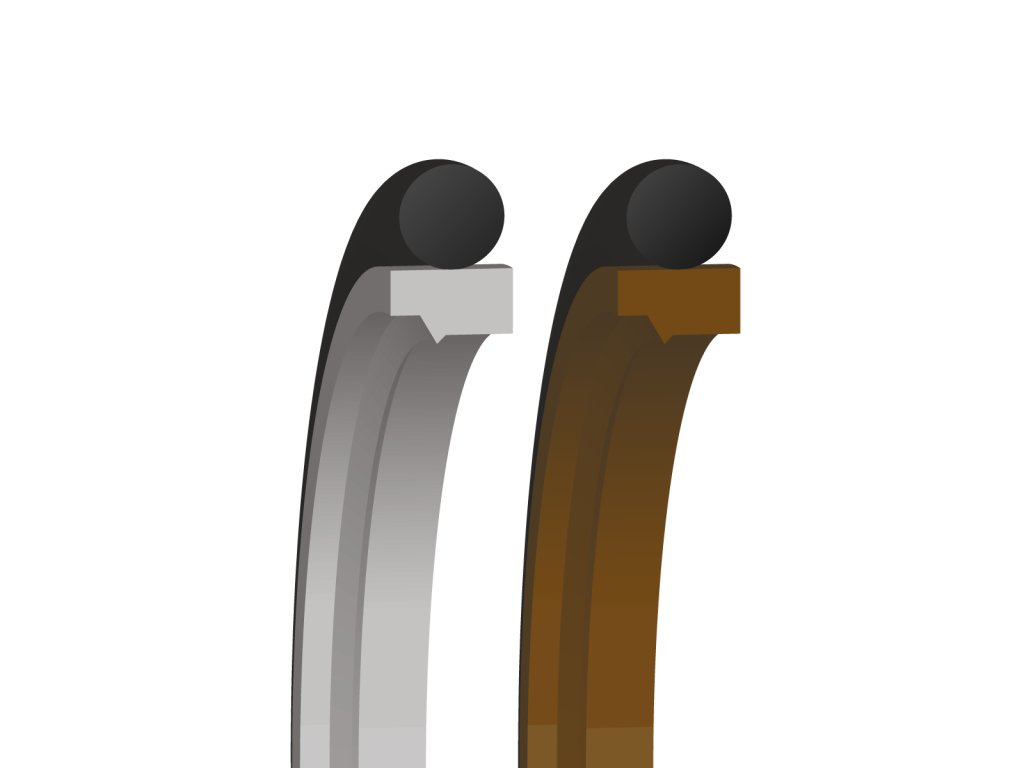

Těsnicí soubor se skládá z profilovaného kroužku z PTFE a pryžového O-kroužku z NBR. O-kroužek přebírá statické utěsnění v prostoru drážky, zatímco profilový kroužek PTFE utěsňuje dynamickou složku (pístnici). Kromě toho vzniká hydraulickým tlakem přes deformaci O-kroužku přídavná tlaková složka směrem na pístnici. Znamená to, že se stoupajícím tlakem se také zvyšuje přítlačná síla. Přednosti tohoto těsnicího systému jsou ve velmi nepatrném tření, které je jak ve statickém, tak i v dynamickém rozsahu téměř identické. Tím také nedochází k jevu zvanému Stick-slip. I při nejpomalejších zdvizích je dosaženo plynulého chodu. Další předností jsou dobré vlastnosti i při špatně mazajících médiích, takže je dokonce přípustný krátkodobý chod nasucho. S 16 umožňuje prostorově i cenově úsporné konstrukce. Těsnění může být do drážky vmáčknuto. Podle požadavku na těsnost mohou být nasazeny jedna nebo dvě těsnicí sady za sebou nebo typ S 16 v kombinaci s manžetou.
MÉDIA
Tato těsnění, standardně dodávaná s O-kroužky z NBR jsou vhodná pro kapaliny na bázi minerálních olejů, vody a směsi vody a glykolu. Krátkodobě lze připustit provozní teploty -40 °C. Jiné materiály O-kroužků pro teploty od -60 °C do +200 °C a pro použití v těžko zápalných kapalinách na esterové nebo syntetické bázi na požádání.
Provozní podmínky | ||
---|---|---|
Maximální tlak | ||
´v´max. | Teplotní rozsah | Teplotní rozsah |
m/s | -30 °C / +80 °C | -30 °C / +100 °C |
4 | 200 bar | 160 bar |
2 | 300 bar | 240 bar |
1 | 350 bar | 280 bar |
0,5 | 400 bar | 320 bar |
