Pístní těsnění K 780 - 20 x 11 x 13.5/2.1

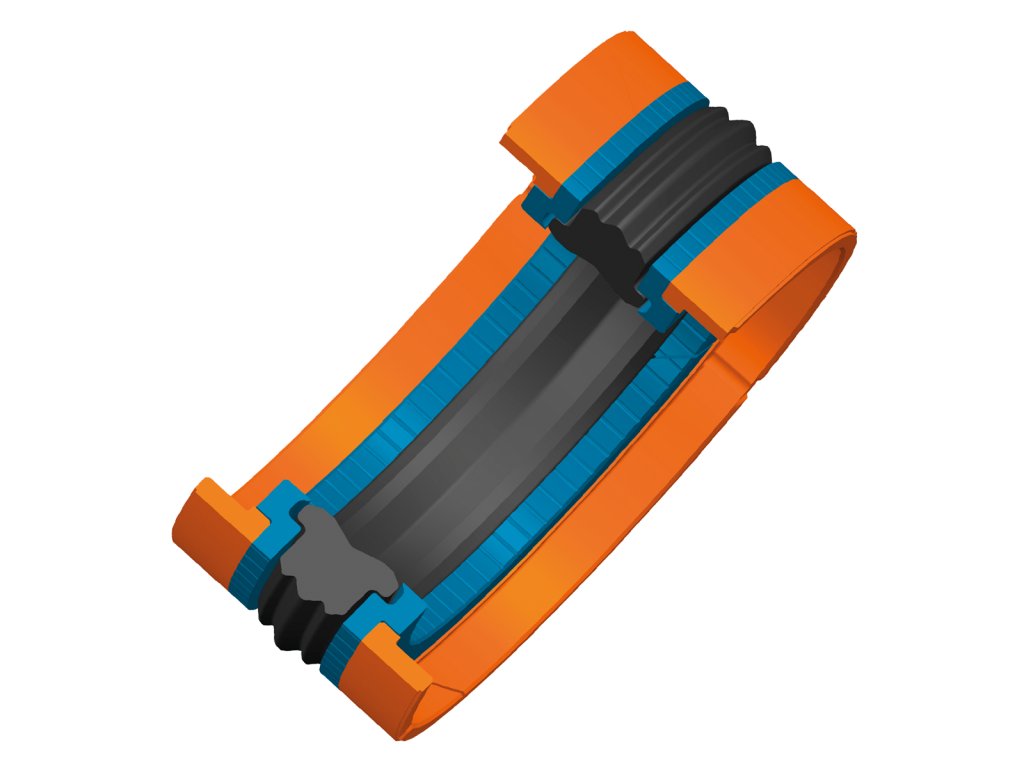

Kompaktní pístní těsnění K 780 bylo navrženo jako robustní vícedílný typ pro aplikaci do uzavřených drážek jednodílných pístů, ale lze jej samozřejmě použít i pro dělené písty. Toto dvojčinné těsnění používá pryžový těsnicí profil, který při zkouškách prokázal velmi vysokou odolnost proti opotřebení a schopnost pracovat velmi efektivně v širokém rozsahu středně těžkých aplikací. Těsnění je složeno z jednoho vícebřitého těsnicího kroužku z NBR, dvou dělených opěrných, aktivně profilovaných kroužků a dvou dělených vodicích kroužků profilu L. Kombinace tvarů a materiálů přináší následující výhody:
- velmi dobrá životnost
- jednodílná pístní konstrukce
- nízké tření a vysoká dynamická těsnost v nízkotlakém provozu
- při vysokém tlaku účinná odolnost proti extruzi díky speciálně tvarovaným opěrným kroužkům
- jednoduchá montáž
MONTÁŽ
Nejprve přetáhnout pryžový kroužek, poté nasadit kroužky a nakonec namontovat vodicí kroužky.
MÉDIA
Těsnění je vhodné pro kapaliny na bázi minerálních olejů od -40 °C do +100 °C, vody a HFA kapaliny do +60 °C. Odolnost v dalších médiích na dotaz.
Provozní podmínky | ||
---|---|---|
Maximální tlak | ||
´v´max. | Teplotní rozsah | Teplotní rozsah |
m/s | -30 °C / +80 °C | -30 °C / +100 °C |
0,5 | 250 bar | 160 bar |
0,15 | 400 bar | 260 bar |
