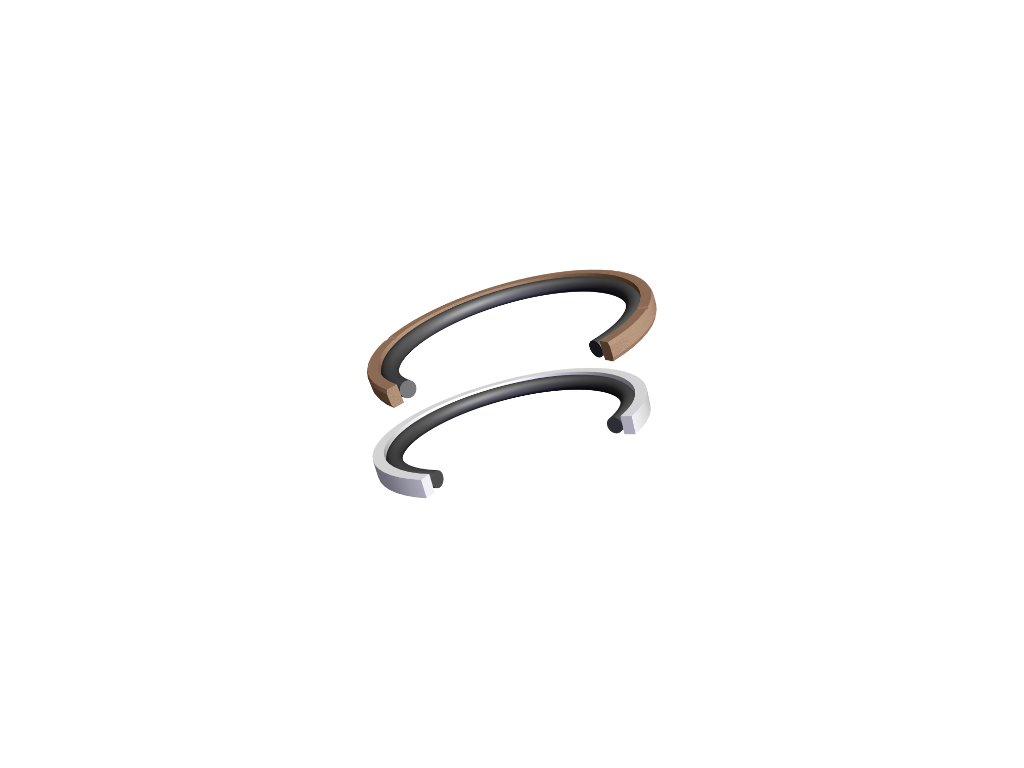

Pístní těsnění K 54 - 110 x 94.5 x 6.3
Typ K 54 je vhodný pro lehká a střední těžká použití. Těsnicí složku tvoří válcový kroužek z PTFE a pryžový O-kroužek z NBR. Proti agresivním médiím se volí O-kroužek z FPM. O-kroužek přebírá statické utěsnění v prostoru drážky, zatímco válcový kroužek PTFE utěsňuje v dynamickém rozsahu (stěna válce). Kromě toho vzniká hydraulickým tlakem přes deformaci O-kroužku přídavná složka síly směrem na stěnu válce. Znamená to, že se stoupajícím tlakem se také zvyšuje přítlačná síla. Přednosti tohoto těsnicího systému jsou ve velmi nepatrném tření, které je jak ve statickém, tak i v dynamickém rozsahu téměř identické. Z této zkušenosti také vyplývá nerušený volný běh, nevykazující stick-slip. I při nejpomalejších zdvizích je zajištěn plynulý chod. Další předností jsou dobré vlastnosti chodu i při špatně mazajících médiích, takže je dokonce přípustný krátkodobý běh na sucho. K 54 umožňuje úsporné jednodílné konstrukce, neboť těsnění může být navléknuto. Standardní velikosti odpovídají zástavbovým prostorám podle ISO 7425 - 1.
MÉDIA
Tato těsnění, standardní dodávaná s O-kroužky z NBR jsou vhodná pro kapaliny na bázi minerálních olejů, vody a směsi vody a glykolu. Krátkodobě jsou přípustné i teploty od -40 °C. Jiné materiály O-kroužků pro teploty od -60 °C do +200 °C a pro použití v těžko zápalných kapalinách na esterové nebo syntetické bázi na požádání.
Provozní podmínky | ||
---|---|---|
Maximální tlak | ||
´v´max. | Teplotní rozsah | Teplotní rozsah |
m/s | -30 °C / +80 °C | -30 °C / +100 °C |
4 | 250 bar | 200 bar |
2 | 300 bar | 280 bar |
1 | 350 bar | 300 bar |
